高壓漩渦風機結構（多圖）
時間：2019-08-13 08:22 瀏覽：5494
高壓漩渦風機的設計與結構說起來很簡單，就是由一個無刷電動機帶動前面葉輪的旋轉，從而產生能量。
但是，細細解剖下來的話，就會發現是非常精密的一種設備，里面大大小小幾十種部件，每一部分相互之間的銜接及相互作用都是精密之所在的，所以說如果客戶自己維修的話我們一般是不建議，可以返廠或找專業的風機氣泵維修人員拆機維護。
詳情剖解圖：請看下圖（以單葉輪為例）：

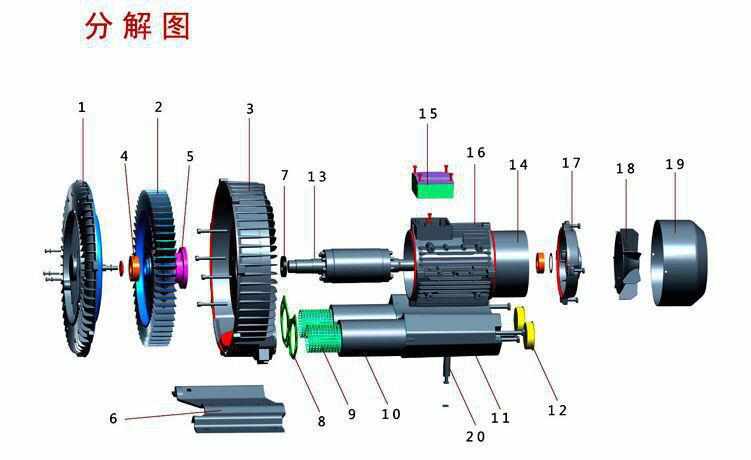

上圖為單葉輪結構圖

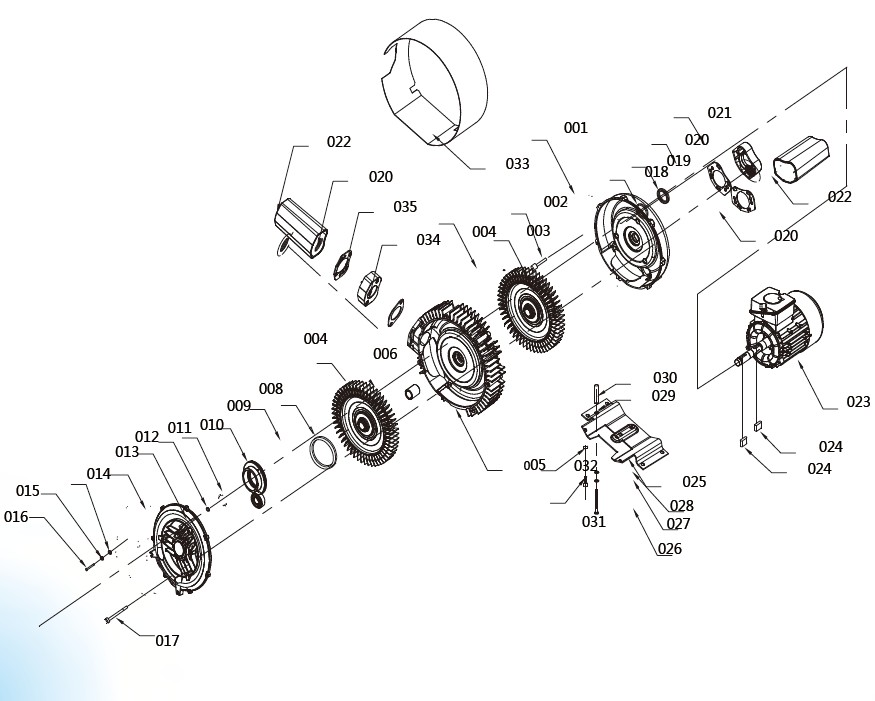

上圖為雙葉輪風機樣式結構圖
電機部分就不必多說了，前泵體的組成部分有，葉輪、泵體、中泵體、軸套筒、軸承、軸承支架、墊片、油封、泵蓋、消聲器整體、底座及若干螺絲等。
由此可看出，這些部分組合在一起之后，整機的尺寸也是非常小了，但是能量卻是不容小覷的，這也多虧了加工精度的高標準、高要求化。
由于高壓漩渦鼓風機的主要用途是傳輸氣體的，所以是不是允許有液體進入的，因?yàn)榉雷o(hù)等級密封及和密封性的原因，一旦有大量液體進行風機內部，就會滲入到各個角落及電機里，風機泵頭進入液體沒有太大的問題，電機一旦進入，必將報廢。
設計的如此巧妙，是經過了開發者與使用的不斷經驗及技術積累的結果，每一種產品都應值得尊敬，每一臺設備都是勞動者的心血。
由此可看出，這些部分組合在一起之后，整機的尺寸也是非常小了，但是能量卻是不容小覷的，這也多虧了加工精度的高標準、高要求化。
由于高壓漩渦鼓風機的主要用途是傳輸氣體的，所以是不是允許有液體進入的，因?yàn)榉雷o(hù)等級密封及和密封性的原因，一旦有大量液體進行風機內部，就會滲入到各個角落及電機里，風機泵頭進入液體沒有太大的問題，電機一旦進入，必將報廢。
設計的如此巧妙，是經過了開發者與使用的不斷經驗及技術積累的結果，每一種產品都應值得尊敬，每一臺設備都是勞動者的心血。

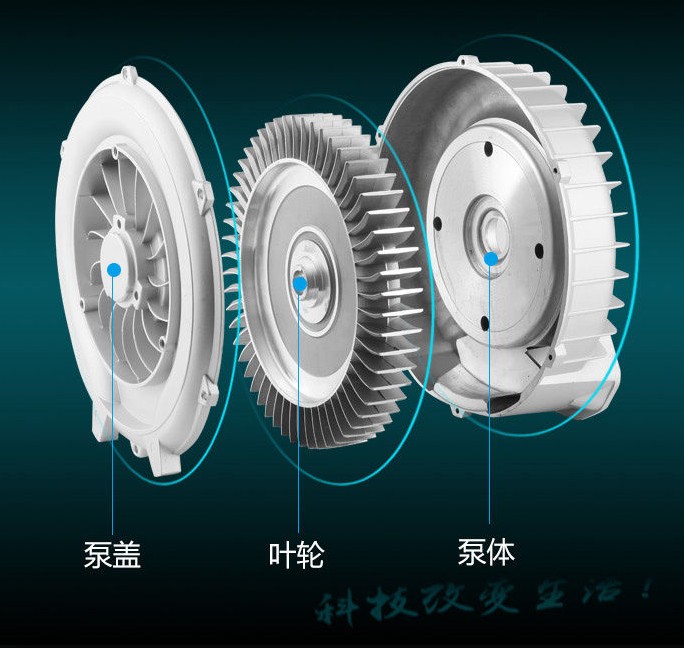

圖為前泵體部分主要的大件組成部分

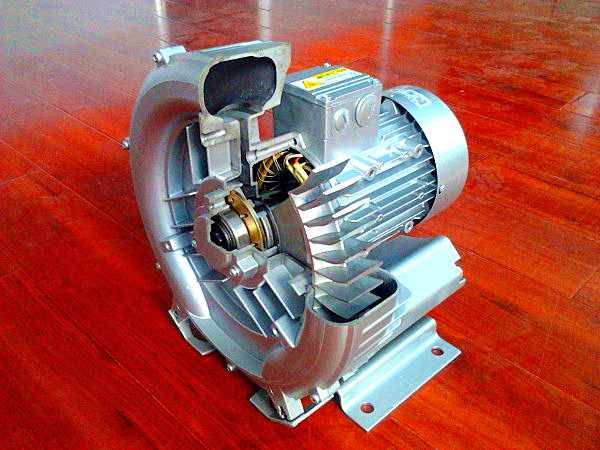

上圖為高壓漩渦風機實物切割圖
